SPESIFIKASJON
- Diameter: φ100mm
- Nøyaktighet: 1,6 %
Arbeidstrykk:
- Stabil: 3/4 x full skalaverdi
- Fluktuerende: 2/3 x fullskalaverdi
- Kort tid: Fullskalaverdi
- Kontaktstrøm: 30VA
- Arbeidsspenning: AC220V I AC380V
- Arbeidsstrøm: ikke mer enn 0,5A
- Kontrollmetode: Øvre og nedre grenser
- Tilkoblingstråd: M20x1,5, PF(PT, NPT)1/2, etc.
- Trykkelement: SUS304 eller SUS316L
- Tilkoblingsmateriale: SUS304 eller SUS316L
- Urverk: SUS304
- Etui: Støpt-aluminiumslegering
- Vindu: Herdet glass
Operasjon
Kablingsoperasjonen bør utføres av en kvalifisert elektriker.
Når du feilsøker eller bytter kontrollseksjonen, bør kontrollkretsen kobles fra, og strømmen kan slås på etter at operasjonen er fullført.
Les bruksanvisningen nøye før bruk.
Det er nødvendig å legge til en beskyttelsesanordning for trykkmåleren i et miljø med skarp trykkendring eller vibrasjon eller pulsering.
Når du installerer eller demonterer, ikke trekk i dekselet til måleren for hånd, bruk en spesiell skiftenøkkel til å installere eller demontere.
For å måle oksygen, acetylen eller andre brennbare gasser bør det brukes trykkmålere med oljeforbudsskilt.
Trykkmåleren skal installeres horisontalt eller vertikalt.
Bruk spesiell middels trykkmåler når du måler mediet som er eksplosivt eller etsende, lett å krystallisere eller stivne.
Den normale arbeidsmiljøtemperaturen til trykkmåleren er -40 grader ~+70 grader, og den relative fuktigheten er ikke mer enn 85 %.
|
|
Pa |
KPa |
MPa |
bar |
kgf/cm² |
atm |
mmHg |
Lbf/in²(psi) |
|
Pa |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
KPa |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
bar |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
atm |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/in²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
Produktbeskrivelse
SPESIELLE EGENSKAPER

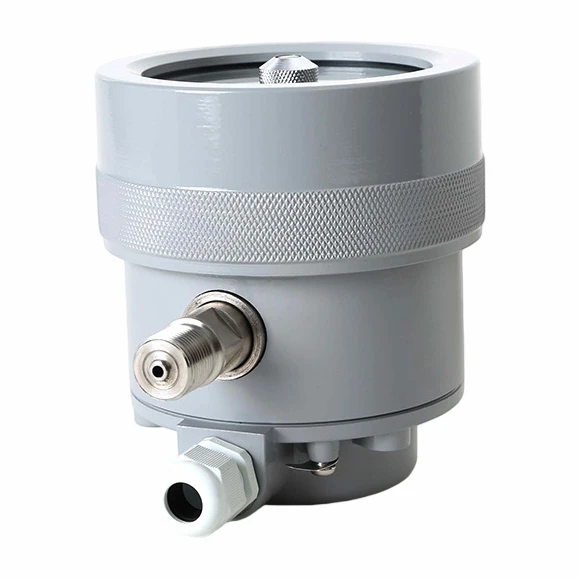

100 mm eksplosjonssikker-elektrisk kontakttrykkmåler er egnet for å måle trykket til ikke-krystallinske, ikke-størknede eksplosive blandinger eller ulike ikke-eksplosive medier på steder med eksplosjonsfare. Den brukes sammen med elektriske enheter med eksplosjonssikker ytelse eller sikkerhetstiltak (som relé, kontaktor osv.) for å oppnå automatisk kontroll og signal (alarm)formål for det kontrollerte systemet. Den har måle- og kontrollfunksjoner, og øvre og nedre grenser for det kontrollerte trykket kan stilles inn etter behov. Det er mye brukt i petroleum, kjemisk industri, kraftstasjon, metallurgi, vannforsyning og annen industri, samt elektromekanisk utstyr.
100 mm eksplosjonssikker-elektrisk kontakttrykkmåler består av et eksplosjonssikkert-hus, et målesystem, en elektrisk kontaktenhet, en justeringsenhet og en koblingsboks. Dekselet har god-eksplosjonssikker ytelse og kan forhindre påvirkning forårsaket av gnister eller lysbuer som genereres under normal drift.
Den tåler ikke bare trykket som genereres av eksplosjonen av den eksplosive gassblandingen inne i kassen, men forhindrer også effektivt at varmeenergien som genereres, ledes utover. Varmeenergien kan bare diffundere sakte ut fra innsiden langs de små hullene i den eksplosjonssikre- skjøtoverflaten. Når varmeenergien overføres til utsiden av urkassen, har temperaturen falt under antennelsestemperaturen til den eksplosive gassblandingen, så det vil ikke forårsake eksplosjon.
Når det elastiske elementet (Bourdon-røret i målesystemet) er elastisk deformert, driver den mekaniske transmisjonen kontaktene i den elektriske kontaktenheten til å lukke eller åpne, slik at kretsen i spenningskontrollsystemet kobles til eller fra, for å realisere automatisk kontroll, alarm og instruksjoner på-stedet.
